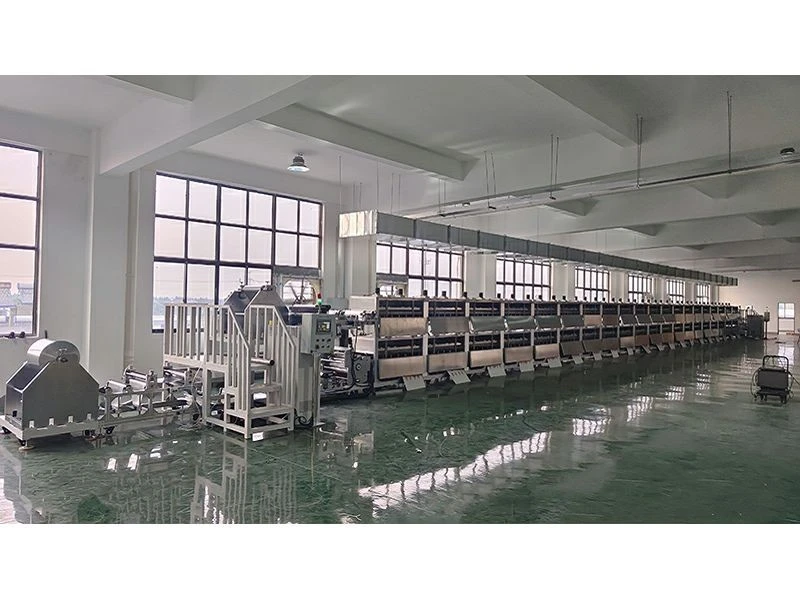

آلة طلاء البطارية
مقدمة المنتج:
العنصر: آلة طلاء البطارية
سرعة الطلاء: 15 م/دقيقة (يمكن تخصيصها)
خزانة التدفئة: 1. 5م2/لكل قطعة
الأبعاد: الطول 40000 مم × العرض 800 مم × الارتفاع 2000 مم
يمكن تخصيص جميع البيانات
يتم قبول OEM، العلامة الخاصة بك، التسمية، الشعار
مقدمة المنتج
مقدمة المنتج
يتم استخدام آلة طلاء البطارية هذه في عملية طلاء صفائح الأقطاب الكهربائية الإيجابية والسلبية لبطاريات الليثيوم. إنها تستخدم تصميمًا أساسيًا للنقل ثلاثي الأسطوانات-، يتكون من شفرة إزالة الحبر، وأسطوانة الطلاء، والأسطوانة المطاطية، مما يتيح عمليات الطلاء المستمرة والمتقطعة. هذه المعدات مناسبة أيضًا لعمليات الطلاء بأنواع أخرى من الملاط والركائز. إنه مثالي للمختبرات أو خطوط إنتاج العينات لاستكشاف عملية المنتجات.
ميزات المنتج
1. سلسلة من المنتجات، مع طرق طلاء مختارة، وطرق تجفيف، ووحدات وظيفية لتلبية الاحتياجات المحددة.
2. نافذة طلاء واسعة، قابلة للتكيف مع سيناريوهات الطلاء المختلفة، ومناسبة بشكل خاص للمرحلة الأولى من البحث والتطوير -وإنتاج الدفعات الصغيرة-.
3. قادرة على الطلاء المستمر والمتقطع بدقة طلاء عالية.
4. التحكم في شد الركيزة، مما يسمح بتغذية الشريط بتوتر منخفض وتغذية الشريط بشكل مستقر.
5. التحكم PLC وتشغيل HMI، مريح وسهل الاستخدام.
6. حجم صغير وتصميم سهل-في-التشغيل.
7. فرن تجفيف قياسي بالهواء الساخن مزود بمنفذ هواء أحادي الجانب -لتأثير تجفيف ممتاز.
8. فرن التجفيف بالأشعة تحت الحمراء اختياري.
9. علاج بالأشعة فوق البنفسجية اختياري.
10. وظيفة التسطيح اختيارية.
11. وظيفة علاج كورونا اختيارية.
12. وظيفة القضاء على الكهرباء الساكنة اختيارية.
نظرة عامة على المعدات
1. آلة طلاء البطارية هذه تتحكم في سرعة اللف والفك عن طريق تغيير موضع بكرات الشد، وذلك باستخدام السرعة الخطية الدورانية للبكرات المطاطية كسرعة المحرك الأساسية للتحكم في تغذية الركيزة.
2. تتحكم هذه المعدات في سماكة الطلاء عن طريق ضبط المسافة بين شفرة القياس وأسطوانة الطلاء. يتم نقل طبقة الطلاء بالكامل إلى سطح الركيزة عبر الدوران العكسي بين أسطوانة الطلاء والأسطوانة الخلفية. يتم التحكم في سمك الطلاء على سطح الركيزة بشكل أكبر عن طريق ضبط نسبة السرعة بين أسطوانة الطلاء والأسطوانة الخلفية.
3. بعد الطلاء أحادي الجانب -، يمكن تطبيق طلاء عكسي أحادي الجانب - على اللفة المطلية للحصول على طلاء مزدوج الجوانب -.
4. يمكن تحقيق الطلاء المتقطع والمستمر من خلال التحكم في الحركة الأمامية والخلفية للبكرات المطاطية.
5. تستخدم غرفة التجفيف التسخين الكهربائي أو الأشعة تحت الحمراء لتسخين وتجفيف الجانب الأمامي من الركيزة. تتم إزالة المذيب من خلال تهوية العادم.
حدود
|
مزود الطاقة |
التيار المتردد: 380 فولت ± 10% التردد: 50 هرتز الطاقة الإجمالية: 220 كيلو واط |
|
|
ضغط الهواء |
0. 5-0. 8ميجا باسكال هواء مضغوط |
|
|
نوع الطلاء |
طلاء مستمر |
|
|
المواد القابلة للتطبيق |
الملاط المعتمد على زيت الكاثود - (أكسيد كوبالت الليثيوم، فوسفات حديد الليثيوم، أكسيد الليثيوم المنغنيز، المواد الثلاثية)، الملاط المعتمد على ماء الأنود - (الأنودات المعتمدة على الجرافيت،-السيليكون)، ملاط المكثفات الفائقة، الملاط الصيدلاني، مواد البوليمر المركبة، إلخ. |
|
|
عرض ويب بكرة التوجيه |
المعيار: 550 مم (قابل للتخصيص) |
|
|
عرض الركيزة |
الحد الأقصى . 500 ملم (قابل للتخصيص) |
|
|
عرض الطلاء |
490 مم، قابل للتعديل عبر حاجز (قابل للتخصيص)) |
|
|
السرعة الميكانيكية |
18 م/دقيقة |
|
|
سرعة الطلاء |
الحد الأقصى . 15 م/دقيقة (قابل للتخصيص؛ عادة 65-75% من السرعة الميكانيكية القصوى) |
|
|
سمك الطلاء |
طلاء مستمر -سمك الجانب الفردي: 50 ميكرومتر (يتم تحديده بواسطة الملاط؛ راجع مواصفات المواد) |
|
|
دقة السماكة: أقل من أو تساوي ±3 ميكرومتر (باستثناء مناطق شذوذ الحافة) |
||
|
تعديل مكشطة |
ضبط يدوي/تلقائي، دقة العرض: 1 ميكرومتر |
|
|
طلاء أساس الوزن |
أقل من أو يساوي ± 1. 5% (بما في ذلك الركيزة؛ باستثناء مناطق الحواف الشاذة) |
|
|
طول الطلاء |
طول الهامش: 5–8 مم، الدقة: ±0. 5 مم (مخصص بناءً على ظروف الركيزة). |
|
|
محاذاة على كلا الجانبين |
±0. 5مم (بالطول) |
|
|
قدرة هوبر |
حوالي . 5 لتر (مخصص) |
|
|
القطر الخلفي-للعصا |
Φ320 مم، معدل تشغيل الأسطوانة أقل من أو يساوي 3 ميكرومتر (قابل للتخصيص) |
|
|
قطر الأسطوانة المطاطية |
Ø 20 ملم (مخصص) |
|
|
قطر المكشطة |
Ø80 ملم (قابل للتخصيص) |
|
|
فرن التجفيف |
طول القسم: 1. 5 م; المجموع: 40 قسمًا (حسب الطلب). |
|
|
طريقة التدفئة |
التدفئة المؤسسة العامة للاتصالات؛ 5-7 كيلو واط لكل قسم من الفرن. |
|
|
درجة حرارة التجفيف |
أقصى درجة . 80-160 (قابلة للتخصيص) |
|
|
تهوية العادم |
مروحة طرد مركزي، تدفق الهواء: 570 م3/ساعة (قابلة للتخصيص) |
|
|
التحكم في التوتر |
5-40N |
|
|
لف وفك القطر |
الأعلى. Ф 500 مم (قابل للتخصيص) |
|
|
لف وفك الأساسية |
الأعلى. Ф76mm |
|
|
الاتجاه التشغيلي |
على طول اتجاه سفر الرقائق، الجانب الأيمن هو جانب التشغيل. |
|
|
البعد |
الطول 40000 مم × العرض 800 مم × الارتفاع 2000 مم (يخضع للأبعاد الفعلية) |
|
|
وزن |
حوالي 4000 كجم (قابل للتخصيص) |
|
مزايا المنتج
1. قسم التغذية:يتميز بنظام إمداد وتغذية وتحكم مستقر للملاط، مما يسهل الإنتاج المستمر عالي الدقة.
2. قسم التدفئة:يشتمل على نظام تدوير الهواء الساخن القادر على طرد المذيبات المنبعثة خلال مرحلة التبخر الأولية؛ يتم منع غازات العادم من الدخول مرة أخرى إلى حلقة التدوير، مما يضمن السلامة التشغيلية.
3. قسم المعالجة:يشتمل على غرفة معالجة على شكل نفق-مقترنة بحزام ناقل مصنوع من مادة التيفلون المقاوم لدرجات الحرارة العالية-ودرجة الحرارة العالية. يمكن للعملاء الاختيار من بين خيارات التدفئة المتنوعة-بما في ذلك أنابيب التدفئة الكهربائية المصنوعة من الفولاذ المقاوم للصدأ أو أنابيب التدفئة الكوارتز بالأشعة تحت الحمراء البعيدة-والاستفادة من التصميم المعياري المتعدد-المصمم لتلبية متطلبات التشغيل المتنوعة. يتميز القسم أيضًا بهندسة العزل الحراري الفائقة، مما يلبي بشكل فعال مجموعة واسعة من متطلبات العمليات المحددة.
4. قسم القطع:تم تجهيز آلة طلاء البطارية هذه بآلة قطع متعددة الوظائف -مصممة بشكل احترافي وقادرة على تنفيذ مجموعة شاملة من العمليات-بدءًا من التقشير والتصفيح وتشذيب الحواف إلى التقطيع النهائي أو إعادة اللف. يعمل هذا التصميم المتكامل على تحسين استخدام المساحة الأرضية، وتقليل تكاليف العمالة، وتقليل خسائر الإنتاجية المرتبطة عادةً بالمعالجة اليدوية وعمليات النقل الوسيطة.
5. نظام التحكم:يتميز بنظام تحكم رقمي بالكامل حيث يتم عرض جميع المعلمات القابلة للتعديل-بما في ذلك التوتر وإعدادات الفجوة والسرعة وعدد الإنتاج-رقميًا. وهذا يسهل إنشاء إجراءات تشغيل موحدة (SOPs) ويقلل الاعتماد التشغيلي على خبرة المشغل الفردية.
أمثلة التطبيق (فيديو)
صور تفاصيل المنتج
